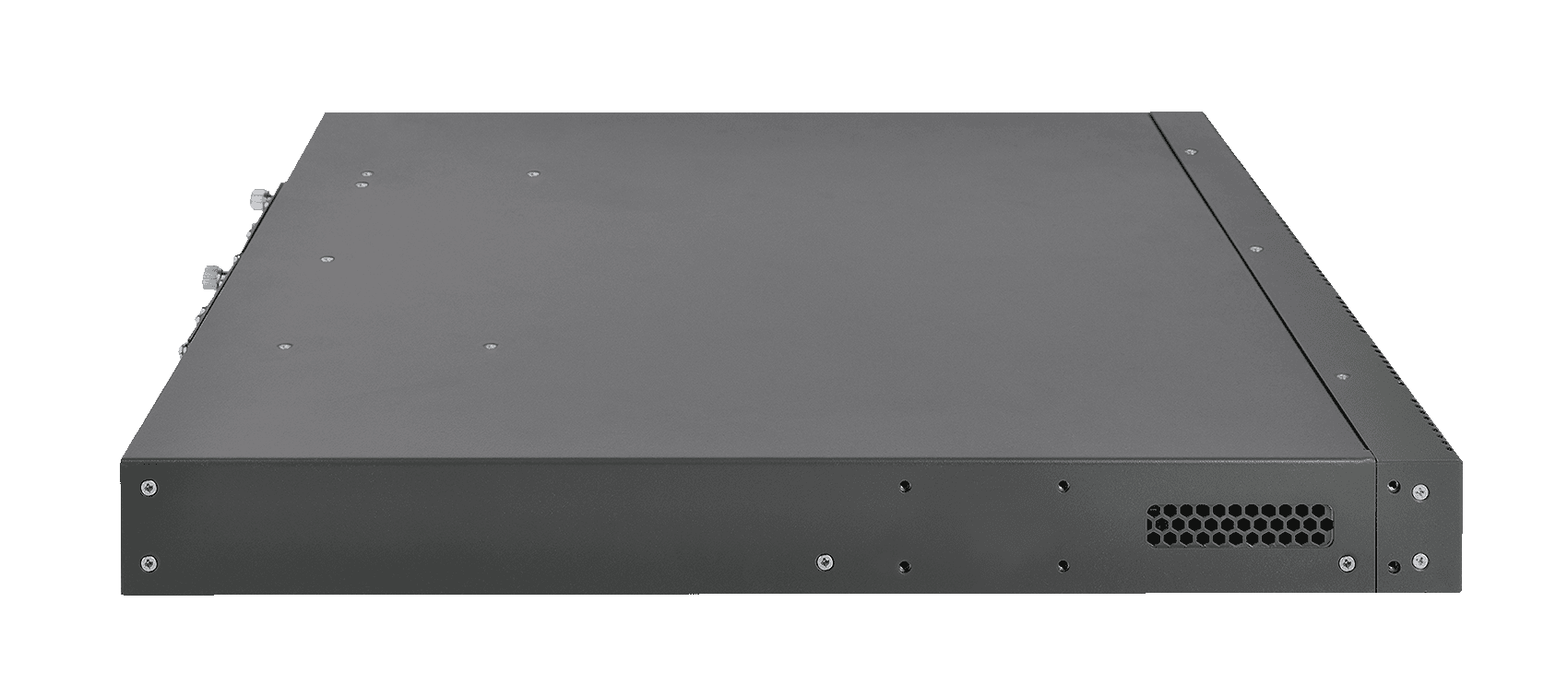

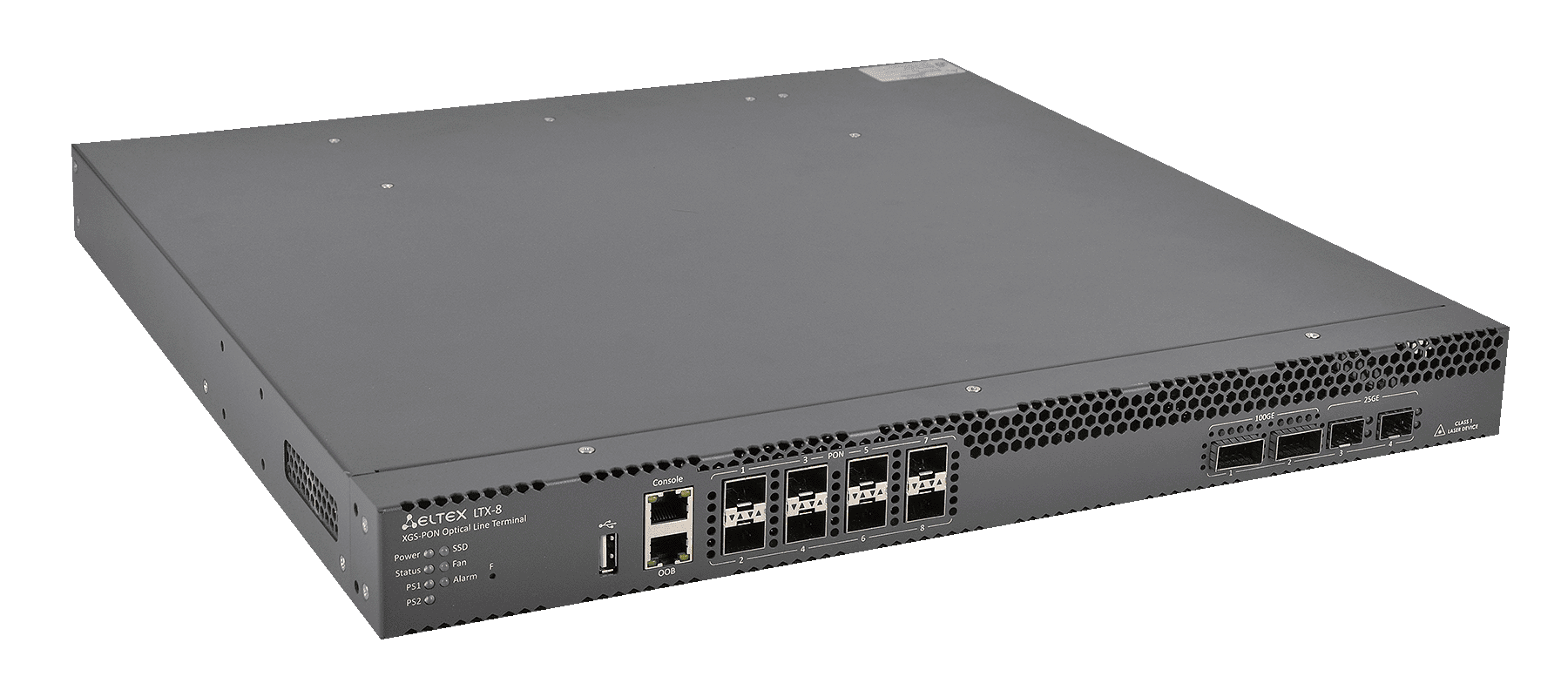

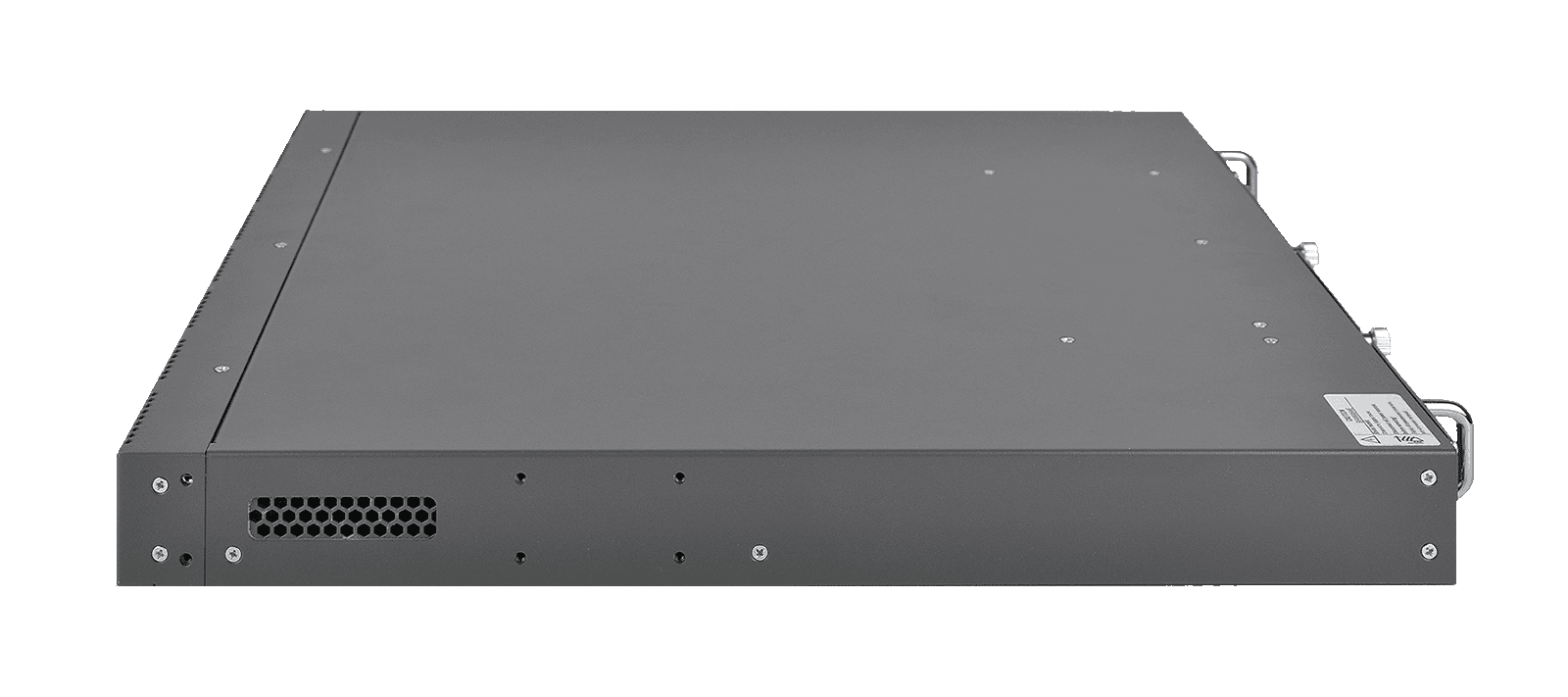

Станционное оборудование XGS-PON OLT LTX-8 rev.B

Станционное оборудование (OLT) серии LTX предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы XGS-PON служат для подключения оптической распределительной сети. К каждому интерфейсу можно подключить по одному волокну до 256 абонентских оптических терминалов по стандарту XGSPON или до 128 — по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.

Применение OLT LTP позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети.

Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу абонентов.

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Технические характеристики

Интерфейсы

• 100/40GE (QSFP28/QSFP+): 2
• 25/10/1GE (SFP28/SFP+/SFP): 2
• 10/10 Гбит/с XGS-PON: 8
• 10/100/1000BASE-T (ООВ): 1
• Консольный порт RS-232 (RJ-45): 1
• USB 2.0: 1
• Максимальное количество ONT: 2048/1024

Режимы портов

• Дуплексный: 100/40 Гбит/с для оптических портов QSFP28/QSFP28+, 25/10/1 Гбит/c для оптических портов SFP28/SFP+/SFP

Параметры SFP PON

• Среда передачи: Оптоволоконный кабель SMF-9/125, G.652
• Коэффициент разветвления: 1:256 XGS-PON или до 1:128 GPON
• Поддержка функции измерения уровня мощности принимаемого сигнала RSSI: Да
• Соответствует ITU-T G.9807.1: Да
• Максимальная дальность действия: 20 км
• Передатчик:: 1577 нм
• Скорость передачи данных: 9,953 Гбит/
• Средняя выходная мощность: 2~5 дБм
• Приемник:: 1270 нм
• Скорость передачи данных: 9,953 Гбит/с
• Чувствительность приемника: -26 дБм

Коммутатор

• Производительность: 300 Гбит/с
• Таблица MAC-адресов: 64К записей
• Поддержка VLAN: До 4К в соответствии с 802.1Q

Физические параметры

• Напряжение питания: 176–264 в AC, 50–60 Гц, 36–72 В DC
• Потребляемая мощность: Не более 105 Вт
• Рабочий диапазон температур: От -5 до 40°C
• Температура хранения: От -50 до 70°C
• Относительная влажность: До 80%
• Габариты (ШxВxГ): С установленным блоком питания: 430х43,6х447 мм, 19" конструктив, типоразмер 1U
• Масса: 6,1 кг

Дополнительные возможности

• Зеркалирование трафика с VLAN: С порта
• Таблица MAC-адресов: 64K на коммутатор, 8K на порт
• Ограничение количества MAC-адресов: Да
• Поддержка STP, RSTP, MSTP: Да
• Поддержка ERPSv2: Да
• Поддержка QoS: 802.1p, WFQ, DSCP
• Изоляция портов, изоляция портов в пределах одной VLAN: Да
• Ограничение unicast/multicast/broadcast-трафика: Да
• Поддержка ACL IPv4: Да
• Поддержка QinQ в соответствии с IEEE 802.1ad: Да
• Количество multicast-групп: До 1024
• Поддержка IGMP Fast Leave: Да
• Поддержка IGMP Proxy: Да
• Поддержка IGMP Snooping: Да
• Поддержка IGMP Querier: Да
• Поддержка DHCPv4 Snooping: Да
• Поддержка IP Source guard: Да
• Поддержка DHCPv4 Relay Agent (Option 82): Да
• Поддержка PPPoE Intermediate agent: Да
• Поддержка LLDP (802.1ab): Да
• Поддержка Storm Control: Да
• Поддержка Policy: Да
• Утилизация по сервисам ONT: Да
• Поддержка OMCI Bridge: Да
• Поддержка OMCI Rg: Да
• Аппаратная поддержка Dying Gasp: Да

Управление и мониторинг

• Поддержка RADIUS, TACACS+: Да
• Управление и мониторинг: CLI, SNMP, web
• Ограничение доступа: По паролю, IP-адресу, уровню привилегий
• Поддержка нескольких management-интерфейсов: Да
